国产精品亚洲а∨怡红院,亚洲最大成人网 色香蕉,亚洲乱亚洲乱少妇无码,久久久久国产a免费观看rela

純鐵、10鋼、20鋼(退火態(tài))的低碳碳素鋼金相組織

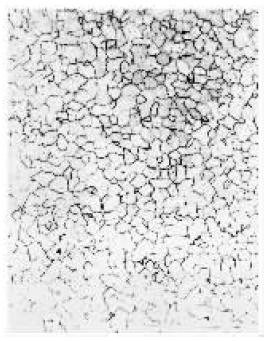

圖1(100×)

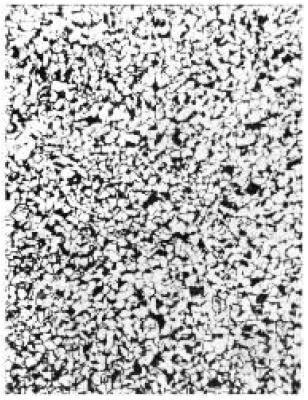

圖2(100×)

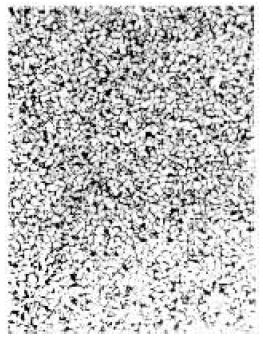

圖3(100×)

材料：純鐵、10鋼、20鋼

工藝情況：退火態(tài)

浸蝕方法：4%硝酸酒精溶液浸蝕

組織說明：

圖1：純鐵的基體組織，主要為白色鐵素體，晶粒均勻分布(6級)，圖中黑色細條為晶界腐蝕線。

圖2：10鋼的退火組織，主要為白色鐵素體晶粒及少量黑色小塊狀珠光體，均勻混合分布，珠光體約占12%，鐵素體晶粒細小，相當于7～8級。

圖3：20鋼的退火組織，主要為白色鐵素體及黑色珠光體，均勻混合分布，珠光體約占25%，鐵素體晶粒度相當于6～7級。

以上組織屬低碳鋼正常退火處理后的金相組織。

	? 請關注 微信公眾號: steeltuber.  轉載請保留鏈接: http://www.gzsunfar.com/Steel-Knowledge/Microstructure-of-low-carbon-steel-with-pure-iron,-10-steel-and-20-steel.html
