標準類別:

國家標準（GB）

語言:

簡體中文

發布日期:

2018-05-14

實施日期:

2019-02-01

歷次版本:

GB/T 20409-2006

標準編號:

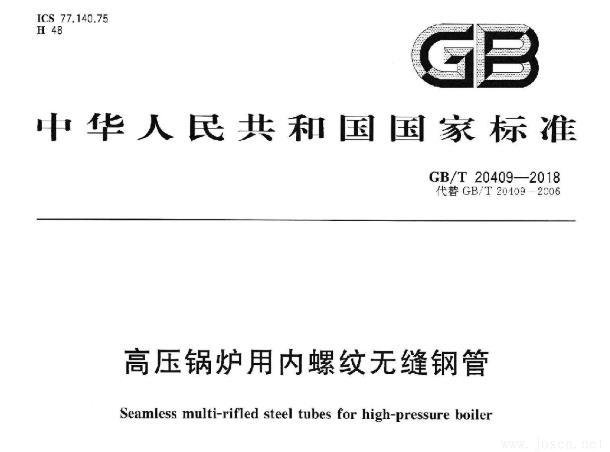

GB/T 20409-2018

標準名稱:

高壓鍋爐用內螺紋無縫鋼管

文檔格式:

PDF版

打開方式:

Adobe Reader

標準簡介:

        本標準規定了高壓鍋爐用內螺紋無縫鋼管的分類及代號、訂貨內容、尺寸、外形及重量、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。

       本標準適用于制造高壓及其以上壓力鍋爐用冷拔或冷軋內螺紋無縫鋼管。

       本標準代替GB/T 20409-2006《高壓鍋爐用內螺紋無縫鋼管》，與GB/T 20409-2006相比，主要技術變化如下：

       ———增加了OM型螺紋齒型（見3.1）；

       ———修改了內螺紋管的圖示，增加了內螺紋管齒形側邊圖示（見3.2,2006年版的第3章）；

       ———增加了內螺紋管的代號和說明（見3.3）；

       ———增加了OM型內螺紋管的尺寸規格及螺紋參數（見5.1）；

       ———修改了內螺紋管尺寸及螺紋參數允許偏差要求（見5.2，2006年版的5.2）；

       ———修改了長度偏差要求（見5.3,2006年版的5.3）；

       ———增加了不圓度和壁厚不均要求（見5.5）；

       ———?jiǎng)h除了標記示例（見2006年版的5.7）；

       ———增加了鋼牌號12Cr2MoG、12Cr1MoVG、10Cr9Mo1VNbN、10Cr9MoW2VNbBN（見6.1）；

       ———修改了化學成分要求（見6.1,2006年版的6.1）；

       ———?jiǎng)h除了鋼及管坯的制造方法（見2006年版的6.2.1）；

       ———增加了管料要求和冷軋加工方法（見6.2）；

       ———修改了熱處理制度要求（見6.3，2006年版的6.3）；

       ———修改了力學性能要求（見6.4.1，2006年版的6.4.1）；

       ———增加了硬度試驗要求（見6.4.3）；

       ———修改了沖擊試驗要求（見6.4.4，2006年版的6.4.1）；

       ———修改了壓扁試驗要求（見6.5.1，2006年版的6.5.1）；

       ———增加了擴口試驗要求（見6.5.2）；

       ———修改了液壓試驗要求（見6.6，2006年版的6.5.2）；

       ———修改了顯微組織要求（見6.7，2006年版的6.6.1）；

       ———修改了晶粒度要求（見6.8，2006年版的6.6.2）；

       ———修改了脫碳層要求（見6.9，2006年版的6.6.3）；

       ———修改了表面質量要求（見6.10，2006年版的6.7）；

       ———修改了無損檢測要求（見6.11，2006年版的6.8）；

       ———修改了試驗方法（見7.1、7.2和7.4,2006年版的7.1和7.3）；

       ———修改了檢驗規則（見8.2和8.4，2006年版的8.2和8.4）；。

替代情況:

替代GB/T 20409-2006

發布部門:

中華人民共和國國家質量監督檢驗檢疫總局 中國國家標準化管理委員會

提出單位:

中國鋼鐵工業協會

歸口單位:

全國鋼標準化技術委員會（SAC/Motor 183）

主管部門:

中國鋼鐵工業協會

起草單位:

常州常寶精特鋼管有限公司、上海異型鋼管有限公司、鋼研納克檢測技術有限公司、哈爾濱鍋爐廠有限責任公司、東方電氣集團東方鍋爐股份有限公司、上海鍋爐廠有限公司、冶金工業信息標準研究院。

起草人:

金煒忠、鐘超、高志建、宋志敏、武義、譚舒平、楊小川、王炯祥、董莉、趙才港、梁寶琦、李奇。

出版社:

中國標準出版社

頁數:

17頁
