大直徑合金鋼零件調(diào)質(zhì)，采用水空交替淬火替代油淬火，無環(huán)境污染，生產(chǎn)成本較低，零件金相組織和力學(xué)性能都優(yōu)于油淬火。
1.零件介紹

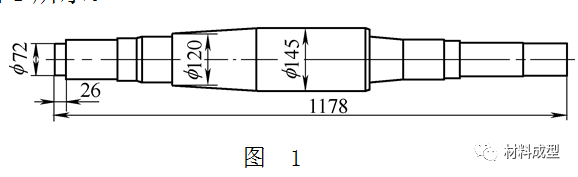

我公司一種關(guān)鍵零件0A21074半軸，材料為42CrMo，技術(shù)要求：調(diào)質(zhì)處理，硬度269～321HBW，零件示意如圖1所示。
該零件單件重量120kg，最大直徑145mm，年用量在3000根左右，原工藝方案如圖2所示，熱處理后硬度，277～285HBW，零件質(zhì)量穩(wěn)定可靠，無質(zhì)量問題。
2.工藝改進(jìn)原因
采用油淬火有以下缺點(diǎn)：淬火時有大量油煙，污染環(huán)境，也對操作工人健康有害；工件尺寸較大，淬火時出現(xiàn)大量明火，存在火災(zāi)隱患，淬火油消耗量比較大，生產(chǎn)成本較高；淬火后必須清洗，增加生產(chǎn)成本和延長生產(chǎn)周期。
3.新工藝介紹

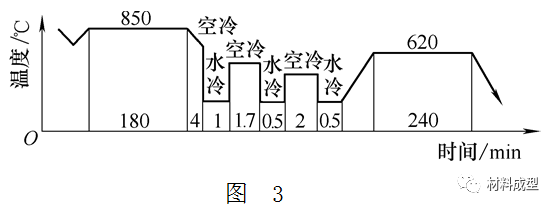

采用水空交替淬火，用清水替代價格昂貴的淬火油，尤其對大型零件，減少一次投入更有實(shí)際意義。對環(huán)境無污染，屬于綠色熱處理工藝，水空交替淬火后零件組織和力學(xué)性能都優(yōu)于淬油后零件。工藝的難度在于水空交替淬火的時間控制。基于以上原因我們進(jìn)行了幾次工藝試驗(yàn)最終取得成功。具體工藝如圖3所示。現(xiàn)已批量生產(chǎn)300多根，質(zhì)量穩(wěn)定，工藝試驗(yàn)成功。
4.結(jié)語

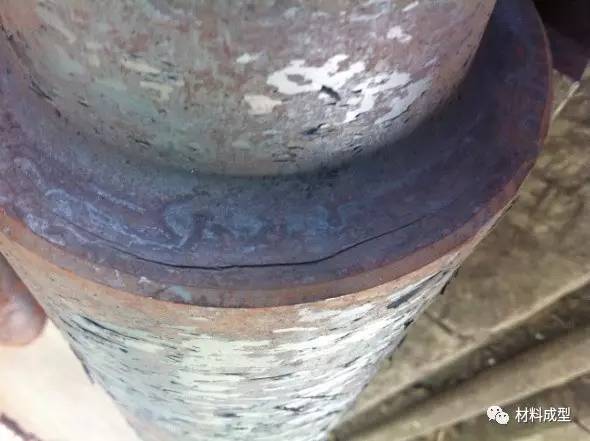

合金鋼采用水空交替淬火，空冷時間控制很重要。如果空冷時間太長，得不到淬火馬氏體，如果空冷時間太短，淬火太劇烈，臺階部位應(yīng)力過大，容易產(chǎn)生淬火裂紋，如圖4所示。工藝試驗(yàn)必須進(jìn)行小批量多次試驗(yàn)，質(zhì)量穩(wěn)定后方可進(jìn)行批量生產(chǎn)。
圖 4
| |
