16Mn(Q355)鋼的硬度與變形的關(guān)系


16Mn(Q355)鋼硬度與變形及加熱溫度的關(guān)系研究16Mn(Q355)鋼的硬度與變形的關(guān)系

1.      取兩塊式樣,一塊用于研究不同形變程度對硬度的影響,另一塊研究不同溫度對性能的影響。

2.      研究16Mn鋼的硬度與變形的關(guān)系:

測量變形程度為0%,40%,50%,64%的硬度記錄在表3-1中。

根據(jù)表中的數(shù)據(jù),以變形度(%)為橫坐標(biāo),硬度(HRB)為縱坐標(biāo),繪制出硬度與變形曲線關(guān)系,如圖3-1

編號

變形度

硬度(HRB)

1

0%

87.8

2

26.9%

98.3

3

41.5%

102.5

4

64.3%

103.0

表3-1

16Mn(Q355)鋼硬度與變形及加熱溫度的關(guān)系研究

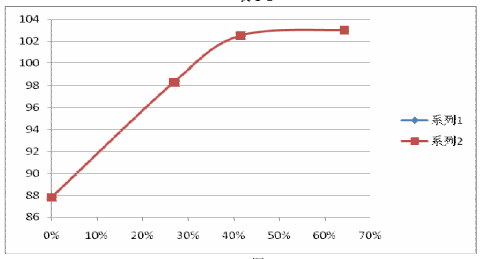

    圖3-1

結(jié)論:      鋼的硬度隨著冷變形程度的增加而增加.

3.      研究變形后的16Mn鋼加熱是硬度的變化:

以同一變形程度51%的16Mn鋼試樣,測量其硬度后,分別加熱至100℃,300℃,500℃,550℃,600℃,700℃,800℃保溫30分鐘后測量硬度,將數(shù)據(jù)列入表3-2中。

根據(jù)表3-2中的數(shù)據(jù),以加熱溫度為橫坐標(biāo),硬度為縱坐標(biāo),繪制出加熱溫度與硬度的曲線關(guān)系如圖3-2。

同一塑性變形后16Mn鋼加熱時硬度的變化:

編號

加熱溫度

保溫時間

硬度(HRB)

1

100℃

30min

98

2

300℃

30min

95

3

500℃

30min

94

4

550℃

30min

72

5

600℃

30min

55

6

700℃

30min

51

7

800℃

30min

45

                            表3—2

16Mn(Q355)鋼硬度與變形及加熱溫度的關(guān)系研究

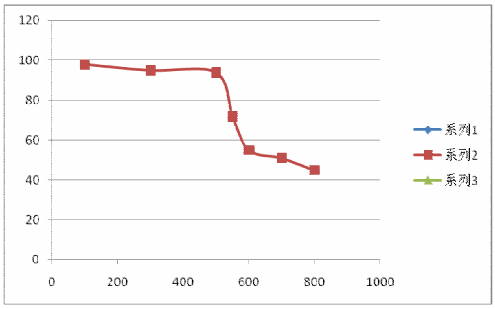

                           圖3-2

結(jié)論:

  • 隨著16Mn鋼塑性變形后加熱溫度升高,硬度減小,
  • 加熱溫度小于500℃時,硬度減小不明顯
  • 加熱溫度大于500℃時,隨著加熱溫度升高,硬度急劇減小

金屬在外力作用下,將發(fā)生尺寸及形狀的改變,即變形。變形一般包括彈性變形和塑性變形兩種。彈性變形是可逆的,當(dāng)外力去除后,變形可完全恢復(fù);塑性變形是不可逆的,當(dāng)外力去除后,仍有殘留變形。

16Mn(Q355)鋼硬度與變形及加熱溫度的關(guān)系研究金屬進(jìn)行塑性變形時,金屬的強(qiáng)度和硬度升高,而其塑性和韌性下降的現(xiàn)象稱為冷變形強(qiáng)化(也稱為加工硬化)。產(chǎn)生冷變形強(qiáng)化的原因,通常被認(rèn)為在塑性變形過程中,隨變形量的增加,位錯密度增加,并發(fā)生一系列交互作用,使位錯運(yùn)動受阻;同時晶粒也會出現(xiàn)破碎,變成細(xì)條狀,晶界變得模糊不清,形成所謂的"纖維組織"。金屬的變形程度愈大,位錯密度愈高,位錯運(yùn)動的阻力愈大,塑性變形抗力也愈大,則其強(qiáng)度和硬度升高,而塑性韌性下降。

16Mn(Q355)鋼硬度與變形及加熱溫度的關(guān)系研究冷變形強(qiáng)化在實(shí)際生產(chǎn)中具有重要的意義。首先這是一種重要的強(qiáng)化材料的手段,尤其對用熱處理不能強(qiáng)化的材料來說,顯得更為重要。其次,冷變形強(qiáng)化有利于金屬的變形均勻。因?yàn)榻饘俚淖冃尾糠之a(chǎn)生硬化,將使變形向未變形或變形較少的部分繼續(xù)發(fā)展。第三,冷變形強(qiáng)化可以提高構(gòu)件在使用過程中的安全性,構(gòu)件一旦超載,產(chǎn)生塑性變形,由于強(qiáng)化作用,可防止構(gòu)件突然斷裂。但是,冷變形強(qiáng)化也給金屬的繼續(xù)變形帶來困難,甚至出現(xiàn)裂紋。因此,在金屬變形和加工過程中常進(jìn)行"中間退火",以消除它的不利影響。
