等溫正火組織分析
45#等溫正火冷卻速度對組織的影響
（1）冷卻速度過快出現除珠光體和鐵素體以外組織。
（2）組織為P+F，如何通過F判斷冷卻速度。
（3）組織為P+F，如何通過P判斷冷卻速度。
冷卻速度過快出現除珠光體和鐵素體以外組織。

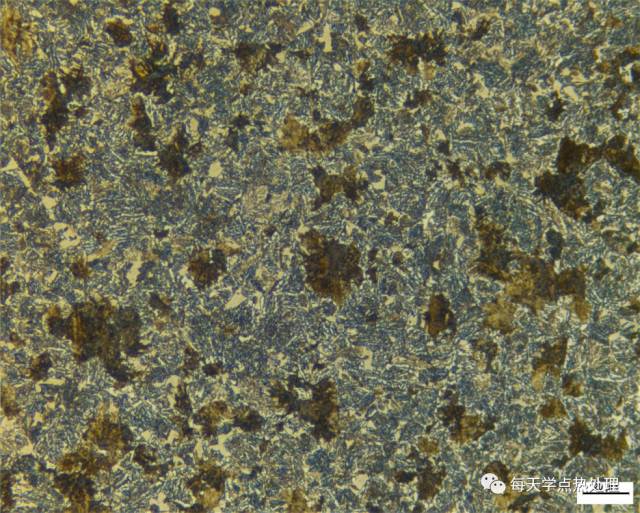

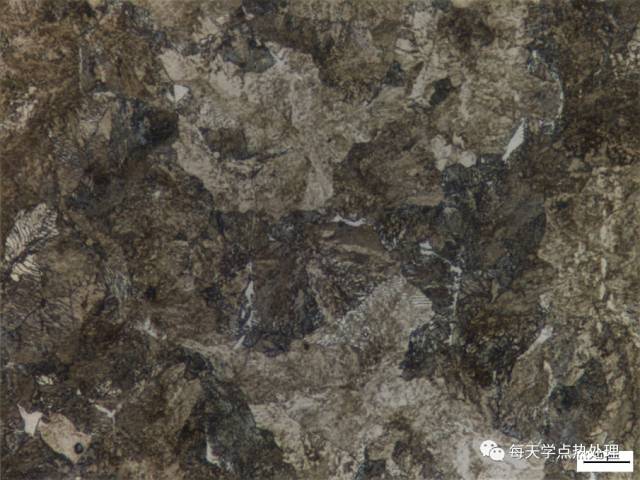

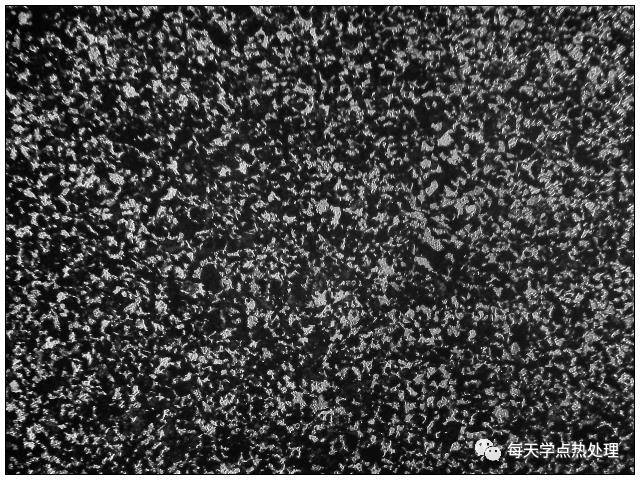

55Cr3熱軋態(tài) 500x
55Cr3熱軋態(tài) 1000x

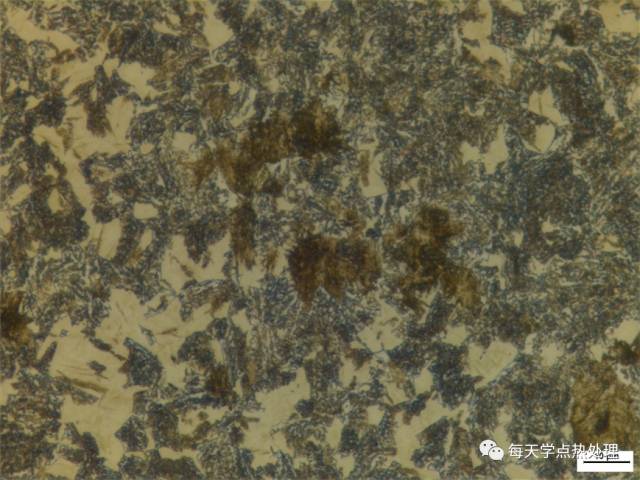

55Cr3熱軋態(tài) 500x
55Cr3熱軋態(tài) 1000x
組織為P+F，如何通過F判斷冷卻速度

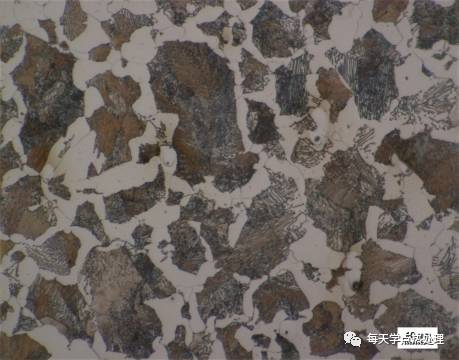

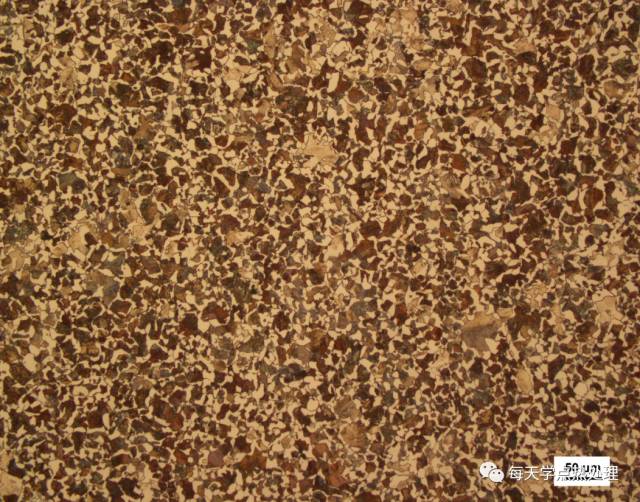

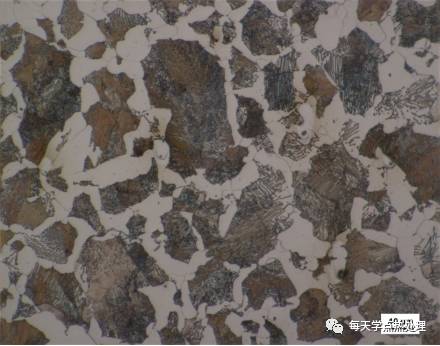

60Si2Mn退火態(tài) 200x
60Si2Mn退火態(tài) 1000x

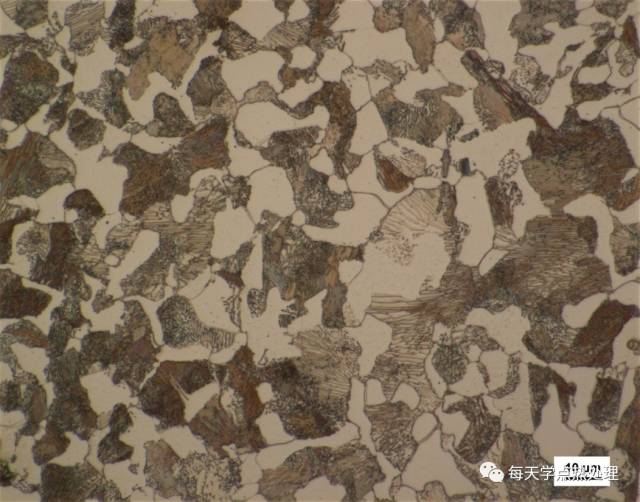

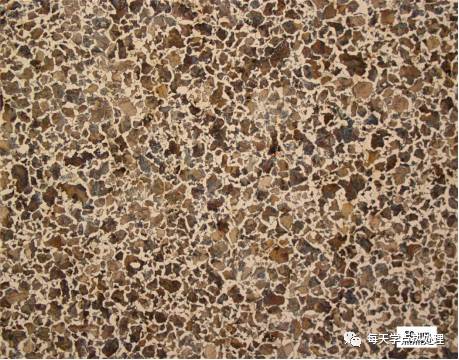

45#等溫正火態(tài) 200x
45#等溫正火態(tài) 1000x

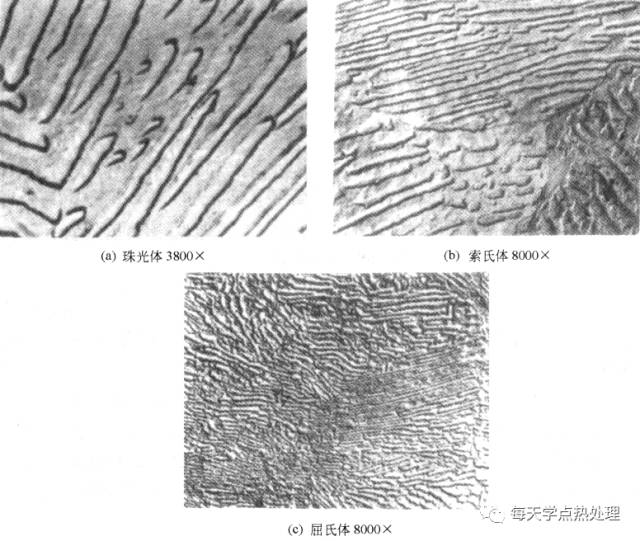

組織為P+F，如何通過P判斷冷卻速度。
60Si2Mn退火態(tài) 1000x
60Si2Mn熱軋態(tài) 1000x

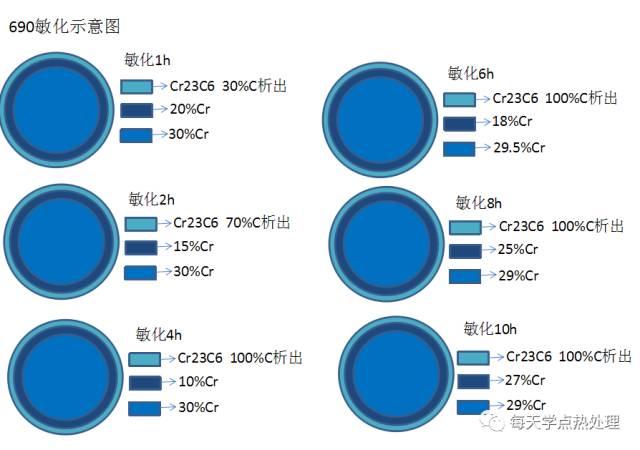

690合金、316敏化處理對其影響
690合金具有優(yōu)良的抗晶間腐蝕和抗晶間應力腐蝕開裂的能力，壓水堆核電站蒸汽發(fā)生器傳熱管用材料經過了一個 發(fā)展歷程，包括304奧氏體不銹鋼、600合金、690合金。對600合金服役中的腐蝕失效研究表明，晶間腐蝕和晶間應力腐蝕開裂是主要問題，而經過TT處理后失效大大減少。
316不銹鋼為奧氏體不銹鋼，失效形式主要是晶界腐蝕開裂。經過焊接后的316很容易在焊接部位失效，主要原因是焊接部位高溫敏化，大量結晶碳化鉻析出，造成晶界不耐腐蝕，最終晶界腐蝕開裂。
316敏化處理對其影響
316開裂件金相 1000x

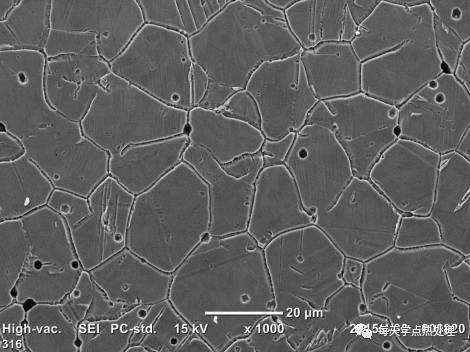

316開裂件SEM照片 1000x

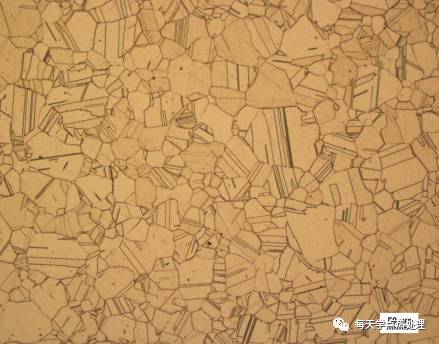

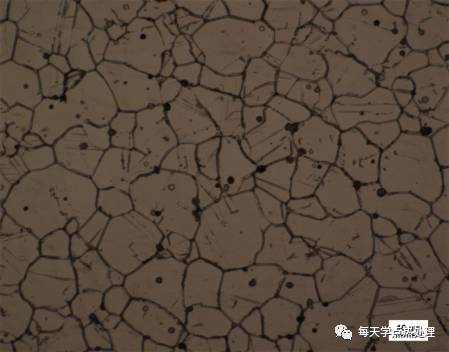

316開裂件固溶處理后金相 1000x
316開裂件固溶處理后SEM照片 1000x

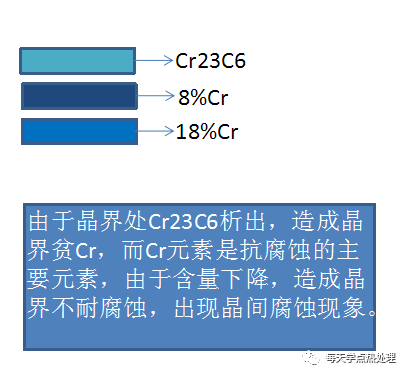

316奧氏體不銹鋼敏化示意圖
690合金TT處理對其影響

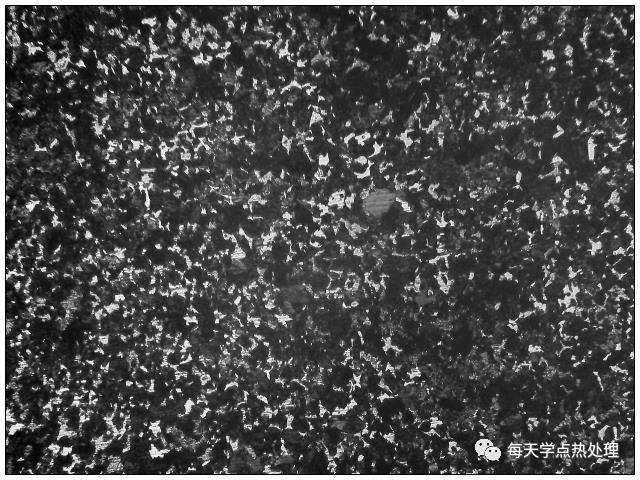

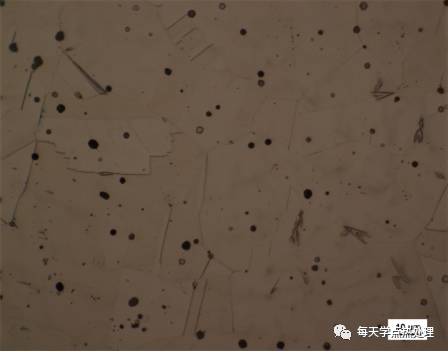

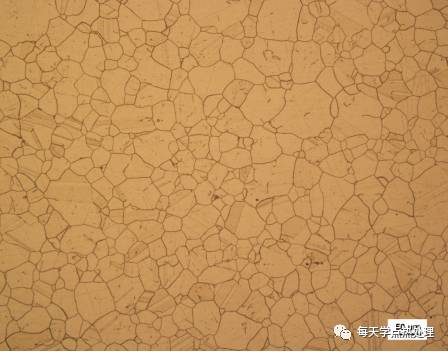

690固溶后金相 200x

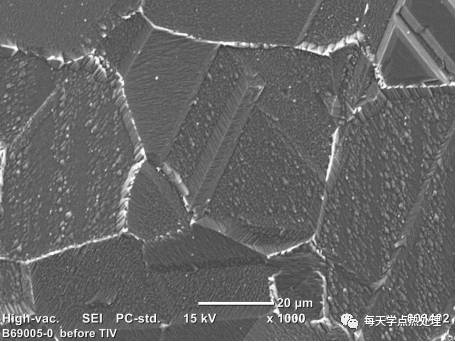

690固溶后SEM照片 1000x

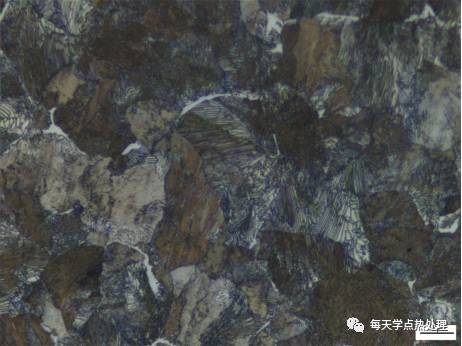

690TT后金相 200x

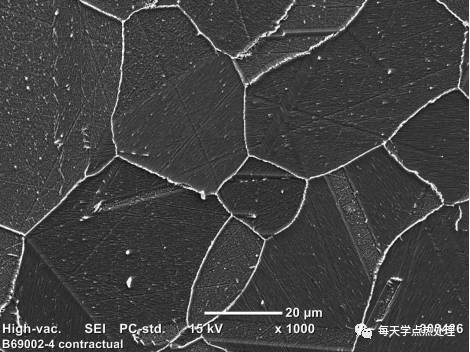

690TT后SEM照片 1000x

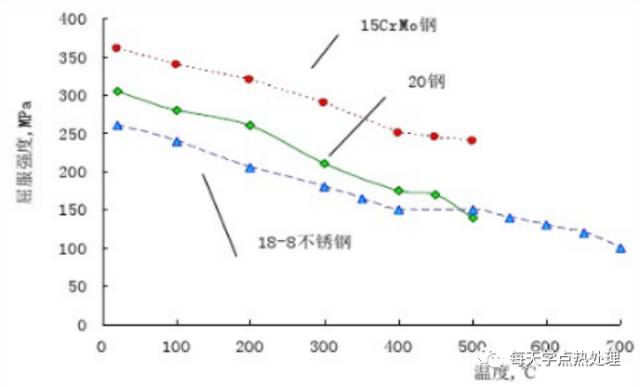

溫度對屈服強度的影響
隨溫度的升高，屈服強度下降。
