導(dǎo)讀：本文在超級(jí)馬氏體不銹鋼中添加V元素，設(shè)計(jì)一種新型的超級(jí)馬氏體不銹鋼，重點(diǎn)研究V元素對(duì)超級(jí)馬氏體不銹鋼組織及力學(xué)性能的影響規(guī)律，為該鋼的合金元素控制及應(yīng)用提供一定的參考依據(jù)。

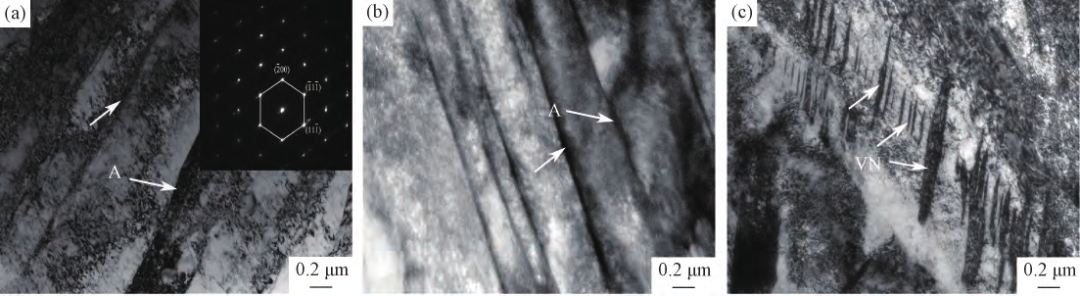

論文鏈接：10.13289/j.issn.1009-6264.2019-0569 本試驗(yàn)采用真空感應(yīng)爐冶煉V含量分別0.06mass%和0.12mass%的超級(jí)馬氏體不銹鋼,其化學(xué)成分見(jiàn)表1。 研究發(fā)現(xiàn)，兩種試驗(yàn)鋼的基體組織都為板條馬氏體，0.12V鋼的原奧氏體晶粒尺寸和板條馬氏體束寬度均小于0.06V鋼，奧氏體的含量也小于0.06V鋼，表明V元素可以細(xì)化晶粒，抑制逆變奧氏體的形成。 0.12V鋼熱處理后的抗拉強(qiáng)度和屈服強(qiáng)度分別為1481和549MPa，與0.06V鋼相比分別提高了24%和28%，伸長(zhǎng)率為13.4%，下降了24%，隨著V含量增加，試驗(yàn)鋼的強(qiáng)度提高，韌性下降。 V元素主要通過(guò)細(xì)晶強(qiáng)化和析出強(qiáng)化提高試驗(yàn)鋼的強(qiáng)度，通過(guò)影響逆變奧氏體的含量提高試驗(yàn)鋼的韌性。 表1 試驗(yàn)鋼的化學(xué)成分 圖1 不同V含量試驗(yàn)鋼熱處理后的顯微組織（a）0.06V；（b）0.12V 圖2 不同V含量試驗(yàn)鋼原奧氏體晶粒的顯微組織（a）0.06V；（b）0.12V 圖3 不同V含量試驗(yàn)鋼熱處理后的TEM組織（a）0.06V；（b）0.12V；（c）VN形貌 圖4 不同V含量試驗(yàn)鋼熱處理后的室溫力學(xué)性能（a）強(qiáng)度；（b）伸長(zhǎng)率
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.gzsunfar.com/Steel-Knowledge/1622514368.html
|
