疲勞應力
● 材料在疲勞載荷作用下在遠低于屈服應力下發(fā)生 的低應力脆性斷裂，叫疲勞斷裂。
事實上，許多金屬構件是在交變載荷作用下使用的。疲勞斷裂與靜態(tài)斷裂有明顯的不同，它不會產生明顯的塑性變形，斷裂是突發(fā)的，故危害性較大 (圖2-18）。
● 疲勞裂紋的斷口特征

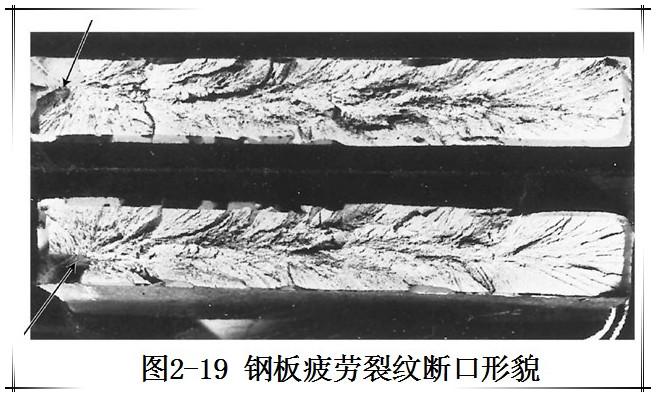

(1) 有裂紋源、裂紋擴展區(qū)和斷裂區(qū)三個部分；
(2) 裂紋擴展區(qū)斷面較光滑， 即 “海灘條帶”形貌;
(3) 裂紋起裂在高應力應力區(qū)或材料缺陷處；
(4) 與靜載斷裂相比，沒有明顯的塑性變形。
● 疲勞極限（fatigue limit）
材料在規(guī)定次數(shù)（鋼鐵材料取107次，有色金屬及其合金取108次）的交變載荷作用下，不引起斷裂的最大應力稱“疲勞極限”(σr),單位為MPa。

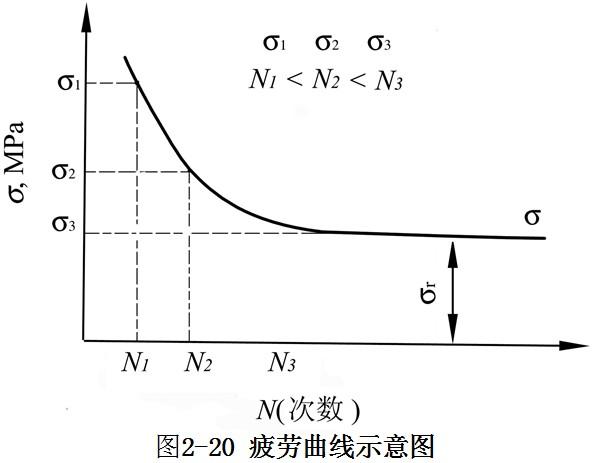

通常用拉伸或彎曲試驗的方法測疲勞極限(σ-1)。試驗時用多組試樣，在不同的交變應力σ下測定試樣發(fā)生斷裂的疲勞次數(shù)N, 繪制σ-N曲線(圖2-20)。
● 對金屬材料和高分子材料，當應力降到某一值后，σ-N曲線趨于水平直線，此直線對應的應力即疲勞極限。
● 陶瓷材料和高分子材料一般沒有疲勞極限，因為它們本質上是一種脆性材料。
● 預防疲勞失效的方法
(1）合理選材，盡量不用脆性材料;
(2) 改善結構形狀，避免應力集中;
(3) 控制冶煉質量，減少夾雜缺陷;
(4) 提高零件的表面光潔度;
(5) 表面進行強化處理。
| |
