鋼筋鋼(reinforcing bar steel)
用于鋼筋混凝土配筋的專業(yè)用鋼。廣泛用于制作廠房、民用建270筑、橋梁、軌枕、電桿和輸水管等混凝土構(gòu)件。
鋼筋鋼包括鋼筋混凝土用熱軋帶肋鋼筋、預(yù)應(yīng)力混凝土用熱處理鋼筋、高強度精軋螺紋鋼筋、冷拉低碳鋼絲、預(yù)應(yīng)力混凝土用鋼絲和預(yù)應(yīng)力混凝土用鋼絞線。

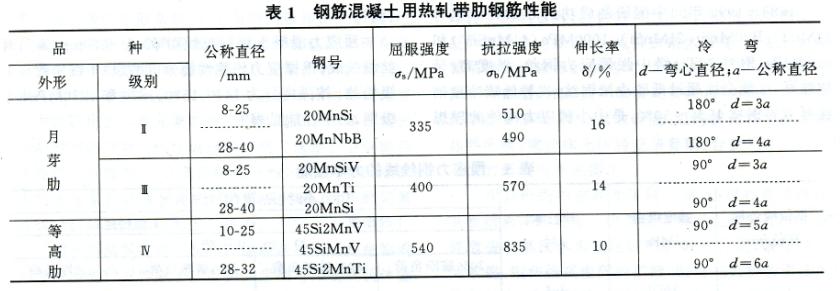

熱軋帶肋鋼筋 按中國國家標(biāo)準(zhǔn)GBl499-91有Ⅱ、Ⅲ和Ⅳ3個級別8個鋼號，力學(xué)性能見表1。
Ⅱ級和Ⅲ級鋼筋主要用于民用建筑、廠房和橋梁建筑，其中20MnSi、20MnSiV和20MnTi3個鋼號尚可生產(chǎn)較高質(zhì)量的熱軋鋼筋，其特點是強屈比%26sigma;b/%26sigma;s%26gt;1.25，屈服點上限值有限制，并要檢驗反向彎曲性。較高質(zhì)量的鋼筋可用于地震區(qū)和其他重要結(jié)構(gòu)。Ⅳ級鋼筋主要用于要求強度較高的預(yù)應(yīng)力混凝土構(gòu)件。

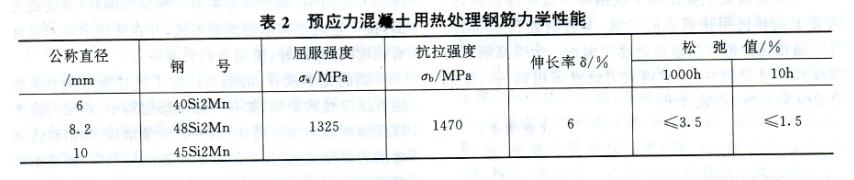

熱處理鋼筋 熱軋的螺紋鋼筋經(jīng)淬火和回火熱處理的鋼筋，其強度更高并且具有較好的抗松弛性能，用于預(yù)應(yīng)力混凝土構(gòu)件。力學(xué)性能見表2。
高強度精軋螺紋鋼筋 在整根鋼筋上軋有尺寸精度高的螺紋，它具有980MPa以上抗拉強度，可用帶有內(nèi)螺紋的連接器連接或擰上螺母進行錨固。中國生產(chǎn)的40Si2MnMoV直徑32mm高強精軋螺紋鋼筋，已廣泛用于建筑大跨度公路橋。

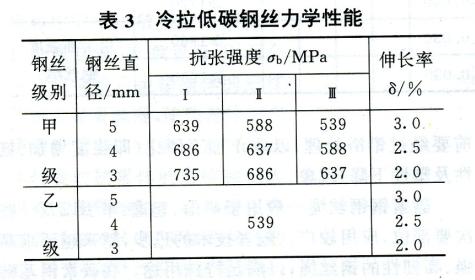

冷拉低碳鋼絲 中國的冷拉低碳鋼絲由Q235熱軋盤條冷拉而成。分甲、乙兩個級別力學(xué)性能見表3。甲級鋼絲用于預(yù)應(yīng)力鋼筋，乙級鋼絲用于焊接網(wǎng)、焊接骨架、箍筋和構(gòu)造鋼筋。

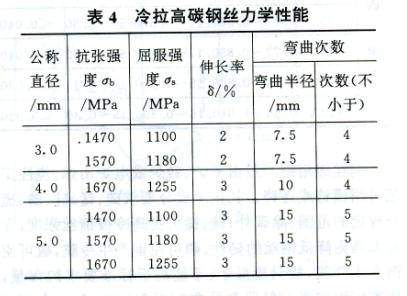

預(yù)應(yīng)力混凝土用鋼絲 又稱高強鋼絲或高碳鋼絲，分冷拉、矯直回火和矯直回火刻痕鋼絲3種。主要用于預(yù)應(yīng)力混凝土電桿、輸水管和軌枕等。中國有抗拉強度為1470、1570和1670MPa等系列鋼絲產(chǎn)品。表4列出了冷拉高碳鋼絲的力學(xué)性能。矯直回火鋼絲和矯直回火刻痕鋼絲與相同強度級別的冷拉鋼絲相比，屈服強度高并且松弛性能有I級和Ⅱ級之分。
1986-1990年間中國研制成功的800MPa(鋼號24MnTi，B20MnSi，21MnSi)，1000MPa(41MnSiV)和1200MPa(鋼號70Ti)級中強預(yù)應(yīng)力鋼絲，強度高、延伸性好，性能全面超過低碳冷拉鋼絲，代替低碳冷拉鋼絲可節(jié)省鋼材15％～50％，是中小預(yù)應(yīng)力構(gòu)件的理想材料。
預(yù)應(yīng)力混凝土用鋼絞線由中2.5～5.0mm高強鋼絲編絞成。根據(jù)應(yīng)力松弛性能分成兩級：I級松弛和Ⅱ級松弛。按強度分為1470、1570、1670和1770MPa4個級別，力學(xué)性能見表5。
中國建筑業(yè)主要使用Ⅱ級鋼筋和低碳冷拔鋼絲，隨著工業(yè)和民用建筑業(yè)的發(fā)展，Ⅲ級鋼筋和800MPa級中強預(yù)應(yīng)力鋼絲用量將會逐年增加。為提高鋼筋的強度和改進焊接性，今后將大力研究采用釩、鈦、鈮微合金化和控冷、控軋技術(shù)。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.gzsunfar.com/Steel-Knowledge/Steel-bar.html
|
